Модулятор EBS — один из ключевых элементов электронной тормозной системы грузового автомобиля. При его неисправности могут появляться ошибки EBS, нарушения работы тормозной системы и другие проблемы, требующие диагностики.
В этом видео показываем реальный процесс замены модулятора EBS на грузовике: снятие старого блока, работу с пневматическими и электрическими соединениями, установку другого модулятора и последующую проверку.
Видео снято в рабочей обстановке без постановки — обычная задача, с которой приходится сталкиваться при ремонте грузовой техники.
Что такое модулятор EBS?
EBS — Electronic Braking System, электронная тормозная система, применяемая на современных грузовых автомобилях, тягачах, автобусах и прицепной технике.
Модулятор EBS управляет подачей воздуха в тормозные камеры в зависимости от команд электронного блока управления и сигналов датчиков.
В грузовой технике широко применяются модуляторы производителей:
- WABCO;
- KNORR-BREMSE;
- HALDEX.
В зависимости от конкретной системы модулятор может устанавливаться на передней или задней оси, использоваться в составе тягача, прицепа или полуприцепа и иметь различную конфигурацию пневматических и электрических соединений.
Когда может потребоваться замена модулятора EBS?
Причиной замены не всегда является только полный отказ блока.
На неисправность могут указывать:
- ошибка EBS на приборной панели;
- ошибки по конкретному модулятору при диагностике;
- нарушение работы тормозов на одной из осей;
- утечка воздуха через корпус или пневматические соединения;
- повреждение электрического разъёма;
- следы сильной коррозии корпуса;
- механическое повреждение модулятора;
- нестабильная работа после нагрева или попадания влаги;
- внутренняя неисправность электронного или пневматического блока.
При этом менять модулятор только на основании ошибки без диагностики не рекомендуется.
Причина неисправности может находиться не только в самом блоке, но и в проводке, разъёмах, датчиках, пневматике или других элементах системы.
Диагностика перед заменой EBS
Перед демонтажем желательно определить причину неисправности и проверить связанные элементы системы.
При диагностике обращают внимание на:
- коды ошибок EBS;
- состояние питания и массы;
- целостность электрической проводки;
- состояние контактов в разъёмах;
- наличие влаги и окисления;
- давление воздуха в системе;
- герметичность пневматических магистралей;
- состояние датчиков и связанных компонентов.
Такой подход позволяет избежать ситуации, когда исправный модулятор заменяется, а проблема остаётся.
Снятие старого модулятора EBS
Перед демонтажем важно обеспечить безопасные условия работы с автомобилем и пневматической системой.
Конкретный порядок зависит от модели грузовика и типа модулятора, однако в общем виде работа включает:
- получение доступа к месту установки блока;
- осмотр расположения трубок и разъёмов;
- отключение электрических соединений;
- отсоединение пневматических магистралей;
- освобождение креплений;
- демонтаж старого модулятора.
Перед отсоединением трубок желательно запомнить или зафиксировать их расположение, чтобы исключить неправильное подключение при обратной сборке.
Проверка пневматических соединений
Во время замены стоит проверить не только сам модулятор.
Пневматические трубки, фитинги и соединения со временем могут повреждаться, загрязняться или терять герметичность.
Перед установкой другого блока желательно проверить:
- состояние трубок;
- целостность фитингов;
- резьбовые соединения;
- отсутствие загрязнений в каналах;
- состояние уплотнений;
- следы утечки воздуха.
Даже исправный модулятор не сможет нормально работать при негерметичной или неправильно подключённой пневматической системе.
Проверка электрических разъёмов EBS
Разъёмы и проводка — ещё одна зона, которую необходимо внимательно осматривать.
Влага, грязь, повреждение изоляции или окисление контактов могут создавать ошибки, похожие на неисправность самого модулятора.
Проверяются:
- контакты разъёма;
- фиксация разъёма;
- состояние проводов возле корпуса;
- наличие коррозии;
- наличие воды или загрязнений;
- механические повреждения корпуса разъёма.
Установка модулятора EBS
После демонтажа старого блока выполняется установка исправного модулятора.
Важно убедиться, что номер детали и конфигурация блока подходят для конкретной тормозной системы автомобиля.
В процессе установки:
- модулятор устанавливается на штатное место;
- фиксируются крепления;
- подключаются пневматические магистрали;
- подключаются электрические разъёмы;
- проверяется правильность расположения трубок;
- проверяется фиксация всех соединений.
Подбор модулятора только по внешнему виду нежелателен. Даже похожие внешне блоки могут иметь разные номера, конфигурации и применяемость.
Что необходимо проверить после установки?
Замена блока не заканчивается его механической установкой.
После сборки необходимо убедиться, что система работает корректно.
Проверка может включать:
- контроль герметичности пневматических соединений;
- проверку отсутствия утечек воздуха;
- проверку электрических подключений;
- считывание и удаление ошибок;
- повторную диагностику EBS;
- контроль работы тормозной системы;
- проверку отсутствия новых кодов неисправностей.
На некоторых автомобилях после замены электронных компонентов также могут потребоваться дополнительные диагностические процедуры в соответствии с конструкцией конкретной системы.
Новый, восстановленный или Б/У оригинальный модулятор?
При ремонте грузового автомобиля возможны разные варианты замены:
- новый оригинальный модулятор;
- новый аналог;
- восстановленный блок;
- проверенный Б/У оригинальный модулятор.
Выбор зависит от номера детали, доступности запчасти, бюджета и состояния конкретного блока.
Для Б/У модулятора особенно важны проверка состояния корпуса, разъёмов, пневматической части и работоспособности.
Почему важно подбирать EBS по номеру детали?
Один и тот же производитель может выпускать большое количество внешне похожих модуляторов.
Например, блоки WABCO, KNORR или HALDEX могут отличаться:
- номером детали;
- расположением портов;
- типом электрического разъёма;
- назначением;
- осью установки;
- версией электронной части;
- применяемостью на конкретной модели грузовика.
Поэтому для подбора лучше прислать фотографию шильдика и полный номер старого модулятора.
Модуляторы EBS WABCO, KNORR и HALDEX
«Автовыгода» занимается подбором, продажей, проверкой и ремонтом компонентов EBS для грузовой техники.
Работаем с модуляторами:
- WABCO;
- KNORR-BREMSE;
- HALDEX.
Если необходимо подобрать замену, пришлите номер детали или фотографию маркировки старого блока.

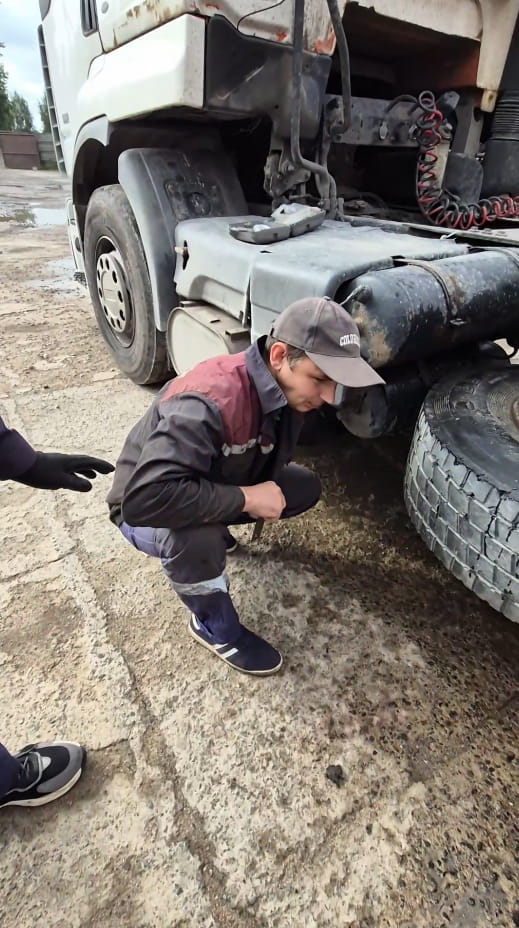

Фото процесса замены модулятора EBS
